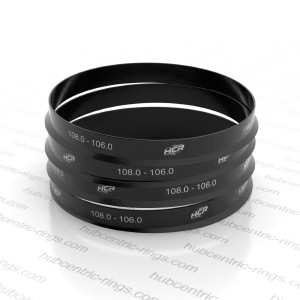

Soviterenkaat 108.0 - 106.0 mm

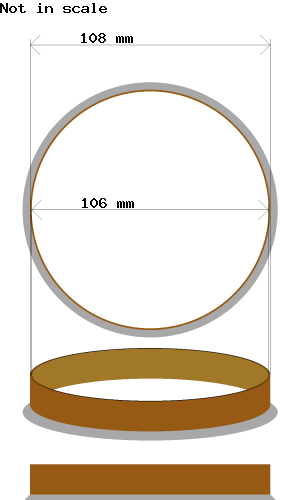

Soviterengas 108,0-106,0 mm — muita nimityksiä: soviterenkaat, keskitysrengas, vanteen soviterengas tai vanne sovitteet — täyttää vanteen keskireiän ja auton navan välisen 1,0 mm raon. Ilman soviterengasta vanne ei istu tarkasti napaan, mikä voi aiheuttaa vapinaa ajonopeudessa.
108.0 mm ulkohalkaisija on yleinen monissa aftermarket-vanteissa. 106.0 mm sisähalkaisija on yleinen useiden Toyota-mallien napakokona. Tätä soviterenkaiden kokoa (myös kirjoitetaan 108,0-106,0) käytetään tyypillisesti silloin kun asennetaan aftermarket-vanne Toyota-autoon.

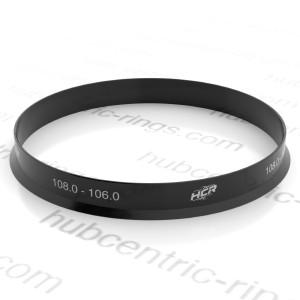

Soviterenkaat on valmistettu lämpötilavaihteluita kestävästä ja mittatarkasta konemuovista. Korkeus 10 mm, lippa ~3 mm pitää renkaan paikallaan asennuksen aikana.
🚗 Yhteensopivat autot (napakoko 106.0 mm)
Seuraavien autojen napakoko on 106.0 mm. Tämä soviterengas sopii, kun vanteen keskireikä on 108.0 mm.
Toyota
- Hilux N50/N60 (1978–1988), N80/N100 (1988–1997), N140/N160 (1997–2004), N120/Vigo (2004–2015), N80 (2015–)
- Land Cruiser J60 (1980–1990), J70 (1984–), J80 (1990–1997), J150 Prado (2009–)
🔧 Asennusohje
Puhdista auton napa ja vanteen keskireikä liasta ja ruosteesta. Kuiva, puhdas pinta takaa tiiviin istuvuuden.
Paina soviterengas auton navan päälle. Sen tulee istua tiiviisti — ei liian löysästi eikä väkisin.
Nosta vanne paikalleen. Vanteen keskireikä asettuu soviterenkaan päälle, jolloin vanne keskittyy tarkasti napaan.
Kiristä vanteen pultit/mutterit ristikkäin oikeaan momenttiin. Soviterengas jää vanteen ja navan väliin.
Mittaa vanteesi keskireän halkaisija (108.0 mm) ja autosi navan halkaisija (106.0 mm). Katso mittausohje →
